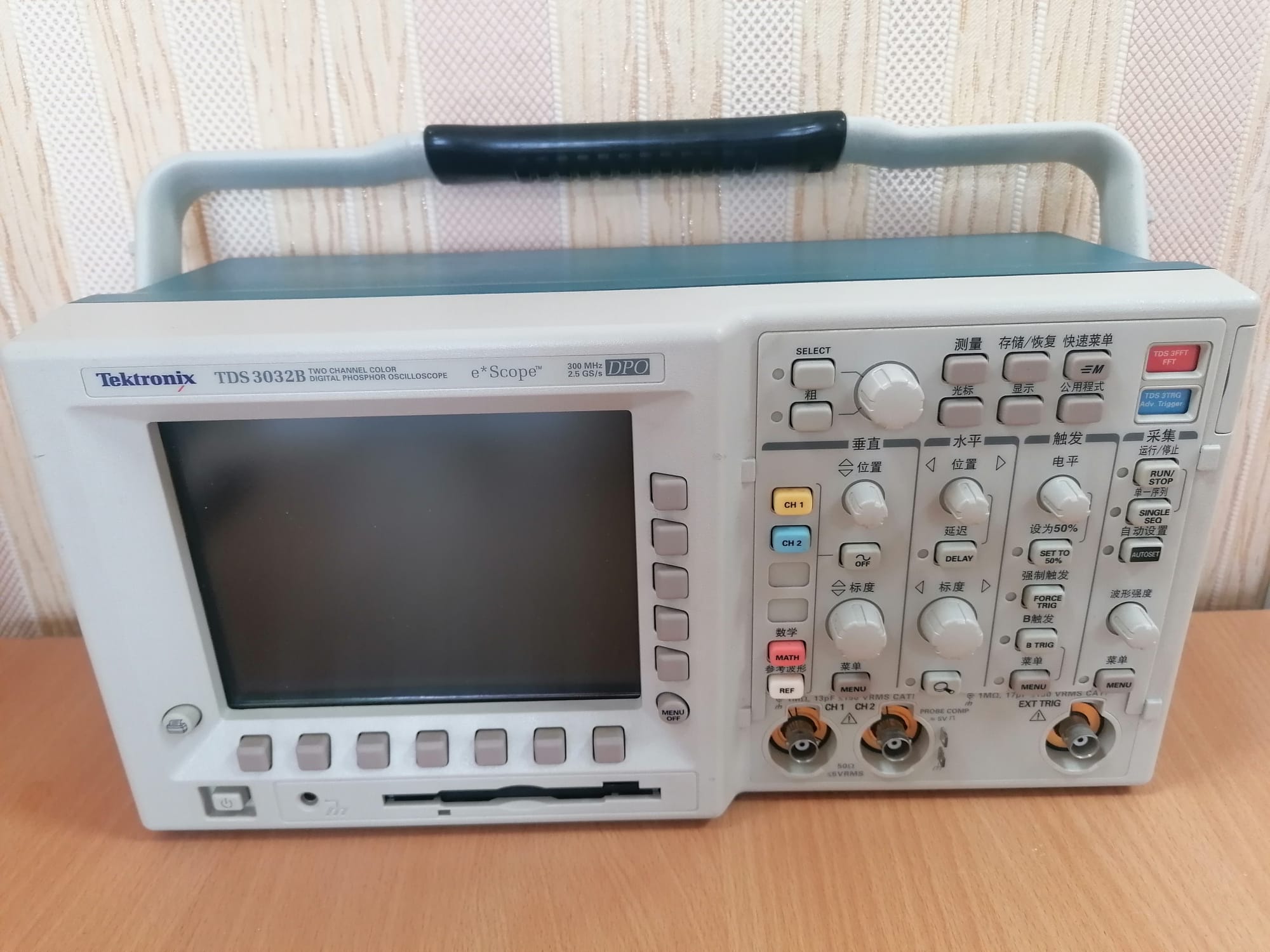

Полный обзор осциллографа Tektronix TDS 3000B серии: Мощь цифрового люминофора для вашей лаборатории.
Ищете надежный, производительный и портативный осциллограф для решения широкого круга задач? Цифровые осциллографы серии Tektronix TDS3000B — это именно тот инструмент, который сочетает в себе передовые технологии, удобство использования и гибкость. Благодаря технологии Digital Phosphor Oscilloscope (DPO) эти приборы отображают сигнал в трех измерениях: амплитуда, время и распределение амплитуды во времени, что дает вам беспрецедентное понимание поведения даже самых сложных сигналов.
Ключевые особенности и преимущества:
-
Высокая скорость обновления: Непрерывная скорость захвата сигналов до 3600 волновых форм в секунду помогает быстро обнаруживать случайные события и сбои.
-
Технология Digital Phosphor (DPO): Интенсивность свечения на цветном дисплее показывает историю сигнала, упрощая анализ его характеристик.
-
Умное обнаружение аномалий WaveAlert®: Функция автоматически отслеживает сигналы на всех каналах и предупреждает вас, если форма волны отклоняется от нормы. Прибор может даже остановить запись или сохранить аномальный сигнал для последующего изучения.
-
Портативность и автономность: Компактный и легкий дизайн (около 3.2 кг) позволяет легко переносить прибор.
-
Простота в использовании: Графический интерфейс QuickMenu и удобная панель управления позволяют быстро освоить прибор и сосредоточиться на измерениях, а не на изучении меню.
Основные технические характеристики
Для наглядности ключевые параметры представлены в таблице:
| Параметр | Значение для TDS3032B | Комментарий |
|---|---|---|
| Полоса пропускания | 300 МГц | Позволяет точно анализировать высокочастотные сигналы. |
| Количество каналов | 2 | Для одновременного сравнения двух сигналов. |
| Частота дискретизации | 2.5 ГГц в реальном времени | Обеспечивает высокую точность восстановления формы сигнала. |
| Длина записи | 10 тыс. точек на канал | Достаточно для детального анализа. |
| Вертикальное разрешение | 9 бит | Хорошая детализация по амплитуде. |
| Дисплей | Цветной ЖК-дисплей VGA, 6.5 дюймов | Четкое и информативное отображение. |
| Автоматические измерения | 25 параметров | Быстрые и точные измерения амплитуды, времени, частоты и др. |
Где применяется осциллограф TDS3032B?
Универсальность этой серии делает ее незаменимой в различных сферах:
-
Цифровая разработка и отладка: Анализ цифровых шин, поиск сбоев (глитчей), проверка временных параметров.
-
Разработка и обслуживание источников питания: Измерение пульсаций, анализ гармоник с помощью стандартного модуля БПФ (преобразование Фурье).
-
Видеотехника: В стандартной комплектации доступна синхронизация по телевизионным стандартам (NTSC, PAL/SECAM). Опциональные модули (TDS3VID, TDS3SDI) расширяют возможности для работы с видео высокого разрешения (HDTV) и цифровым видео.
-
Телекоммуникации: Специальный модуль тестирования телекоммуникационных масок (TDS3TMT) позволяет проводить автоматическое тестирование на соответствие стандартам ITU-T G.703 и ANSI T1.102.
-
Образование и производственные испытания: Надежность, простота управления и возможность автоматизации делают его отличным выбором для учебных лабораторий и производственных линий.
Дополнительные возможности и расширения
Гибкость TDS3000B — одно из его главных достоинств. С помощью сменных модулей прибор можно адаптировать под конкретные задачи:
-
Модуль расширенного анализа (TDS3AAM): Добавляет расширенные математические функции, статистику измерений.
-
Модуль тестирования по пределам (TDS3LIM): Обеспечивает быстрое автоматическое тестирование на соответствие заданным параметрам (Go/No-Go).
-
Связь и документация: Встроенный Ethernet-порт и ПО OpenChoice® (включая утилиту TDSPCS1) позволяют легко управлять прибором с ПК, передавать данные и создавать отчеты. Также доступны интерфейсы GPIB и RS-232.
Руководство пользователя Осциллограф Tektronix
Этот осциллограф станет надежным партнером для инженеров, техников и исследователей, ценящих в оборудовании точность, надежность и готовность к новым вызовам.
Осциллограф Tektronix TDS 3032B в наличии звоните +375291397902
